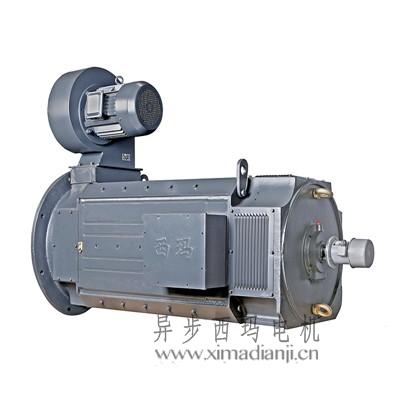

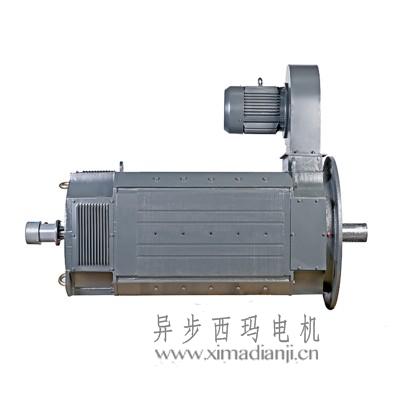

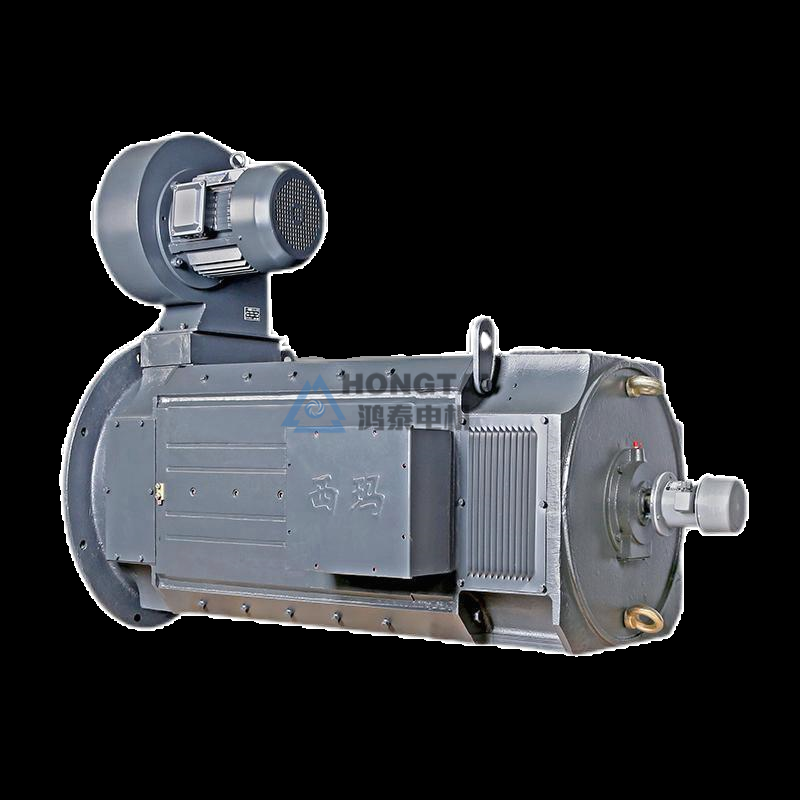

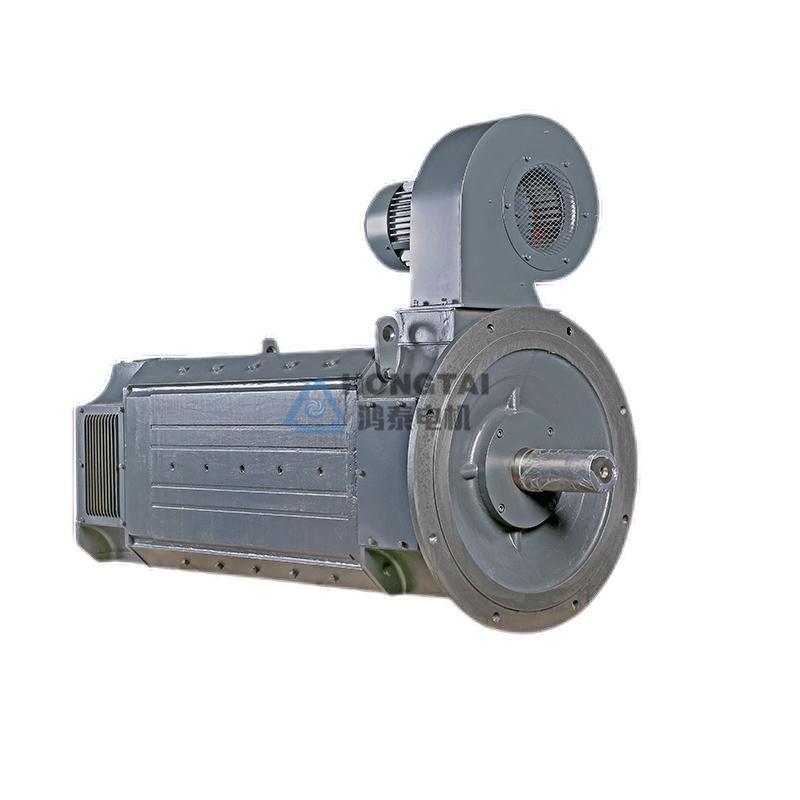

Z4系列直流电机

Z4系列直流电机

一、西玛电机Z4系列直流电动机概述

    Z4系列直流电动机:中心高100~355mm是中华人民共和国机械行业标准JB/T6316-92《Z4系列直流电动机技术条件》所规定的标准系列小型直流电动机;中心高400~450mm为标准系列之外的扩充Z4直流电动机;中心高500~710mm是我厂新开发的中型直流电动机。本系列电动机可广泛应用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门。 西玛电机官方网站:http://www.xiansimo.com

    Z4系列直流电动机比Z2、Z3系列具有更大的优越性,它不仅可用直流机组电源供电,更适用于静止整流电源供电。而且转动惯量小,具有较好的动态性能,并能承受较高的负载变化率,特别适用于需要平滑调速、效率高、自动稳速、反应灵敏的控制系统,具有当今国际先进水平。

   电动机的定额为连续工作连续定额,在海拔不超过1000m、环境空气温度不超过40℃的地区,电动机能按技术数据表中的数据额定运行。本系列电动机采用F级绝缘。 西玛电机官方网站:http://www.xiansimo.com

    Z4系列直流电动机的功率范围由1.5kW至840kW,额定转速有3000、1500、1000、750、600、500、400、300、200r/min共九种,励磁方式为他励,励磁电压为180V,除上述规定的等级外,根据具体情况和用户的需要,可派生出其他的功率、电枢电压、转速及励磁电压值。 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

   额定电压为160V的电动机,在单相桥式整流器供电的情况下,一般需带电抗器工作,外接电抗器的电感数值在电动机铭牌上注明。额定电压440V的电动机,均不需外接电抗器。


   本系列电动机性能不仅符合国标GB/T755《旋转电机基本技术要求》,也基本符合德国VDE0530标准。

型号含义:Z4-280-11B,Z表示直流电动机,4表示4系列,280表示电机中心高(mm),第一个1表示铁心长度序号,第二个1表示前端盖序号,1为短端盖,2为长端盖,B表示有补偿绕组。


注:就Z4-112/2-1型号而言,“/”后面第一位数字代表极数,第二位数字代表铁心长度序号。


二、西玛电机Z4系列直流电动机结构简介


(1)基本结构 西玛高压电机:http://www.xiansimo.com/gaoyadianji/index.html

Z4系列直流电动机采用八角形全叠片结构,不仅空间利用率高,而且当采用静止整流器供电时,能承受脉动电流和快速的负载电流变化。


Z4系列直流电动机一般不带串励绕组,适用于需要正、反转的自动控制技术中。根据用户需要也可以制成带串励绕组。中心高100~280mm的电动机无补偿绕组,但中心高250mm、280mm的电动机根据具体情况和需要可以制成带补偿绕组,中心高315~450mm的电动机带有补偿绕组。


中心高500~710mm的电动机外形安装尺寸及技术要求均符合IEC国际标准,电机的机械尺寸公差符合ISO国际标准。


(2)冷却方式和结构、安装形式

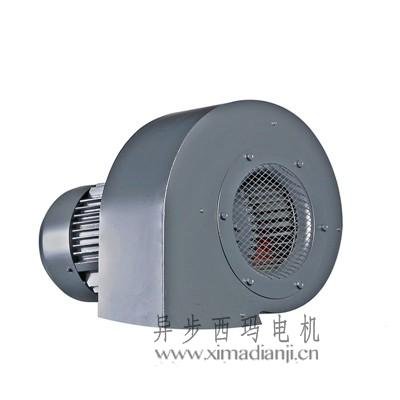

IC06:自带鼓风机的外通风;


ICl7:冷却空气进口为管道,出口为百叶窗排风;


IC37:即冷却空气进出口均为管道;


IC611:全封闭带空气/空气冷却器; 西玛高压电机:http://www.xiansimo.com/gaoyadianji/index.html

ICW37A86:全封闭带空气/水冷却器。


并有多种派生形式,如自通风型、带轴向风机型、封闭型、空/空冷却器型等。各机座号电动机所需冷却风量、风压、及风机电动机功率等数据见表1。整个系列电机的外壳基本防护等级为IP21S 本文转载自:http://www.xiansimo.com

表1

机座号 西玛电机官方网站:http://www.xiansimo.com

风量(m3/h)

静压(Pa) 西玛电机官方网站:http://www.xiansimo.com

风机电动机


功率(kW)

频率(Hz) 本文转载自:http://www.xiansimo.com

三相电压(V)

Z4-100

160 西玛高压电机:http://www.xiansimo.com/gaoyadianji/index.html

200 西玛高压电机:http://www.xiansimo.com/gaoyadianji/index.html

0.04


50


380 西玛电机官方网站:http://www.xiansimo.com

Z4-112/2

220


300 本文转载自:http://www.xiansimo.com

0.06


Z4-112/4-1


220 西玛电机官方网站:http://www.xiansimo.com

300

0.06


Z4-112/4-2


360 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

450

0.18 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

Z4-132 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

360


450


0.18 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

Z4-160


790

600 西玛高压电机:http://www.xiansimo.com/gaoyadianji/index.html

0.37 西玛电机官方网站:http://www.xiansimo.com

Z4-180


1600 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

950


1.1 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

Z4-200 本文转载自:http://www.xiansimo.com

1600

950


1.1


Z4-225


3000

1400

3.0

Z4-250


3000


1400 西玛高压电机:http://www.xiansimo.com/gaoyadianji/index.html

3.0 本文转载自:http://www.xiansimo.com

Z4-280


4000


1600


4.0


Z4-315 本文转载自:http://www.xiansimo.com

5200 西玛电机官方网站:http://www.xiansimo.com

1600

5.5

Z4-355


5200


1600 西玛高压电机:http://www.xiansimo.com/gaoyadianji/index.html

5.5

Z4-400


7200

1800

5.5


Z4-450


9000 本文转载自:http://www.xiansimo.com

1800


7.5


本系列电动机的安装形式符合GB/T997《电机结构安装型式及代号》的规定,电动机的安装尺寸除底脚孔轴向距离(B尺寸)外,其余尺寸均符合IEC标准。


   电动机出线盒位置从传动端(非换向器端)视之在机座的右侧(即正盒),如果用户要求出线盒置于机座的另一侧,订货时注明反盒。电动机基本出轴为单轴伸,面对出线盒(正盒)出轴方向为左出轴。如用户需要也可以制成双轴伸。转轴的基本旋转方向从换向器端视之为逆时针旋转。电动机的传动方式为弹性联轴器联接,也可以用于一定径向力的传动方式(皮带或齿轮传动)。 本文转载自:http://www.xiansimo.com

(3).电动机的附件

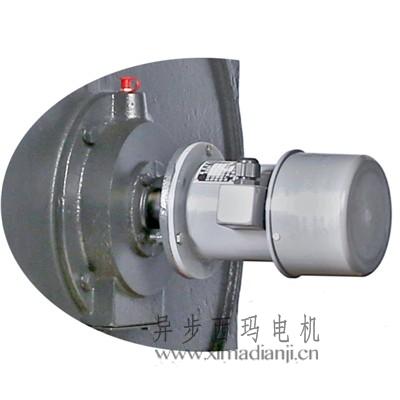

   根据用户的需要电动机可以设计成能附装测速发电机、脉冲发生器、离心开关以及制动器等的结构形式,具体要求可以与本厂协商。


   注:技术数据表中的规格、功率和弱磁调速范围等仅供参考,为了不断地采用新技术、新材料,表中的数据会有变动。


三、西玛电机Z4系列直流电动机订货须知


    1.订货前请先查阅产品样本,确定所需产品的型号规格等数据,尽可能选择样本所列的标准规格产品,在订货合同中请注明电动机的型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据,如Z4-180-31 37kW  400V  1000r/min  他励180V,卧式带底脚或IMB3。 西玛电机官方网站:http://www.xiansimo.com

    2.对产品有特殊要求时,如双轴伸、出线盒位置反盒、转轴逆向旋转等,均需在合同中明确注明。 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

    3.如所需品种规格在本样本所列之外,或另有其他特殊要求时,经双方协商同意后签订合同或试制协议书。 本文转载自:http://www.xiansimo.com

    4.各类产品除电动机的轴伸键外,所有附件均不在供应范围内,用户如需要附件或备件,例如电刷、刷握等,请事先在合同中注明所需的附件或备件的名称规格与数量。

    5.如使用环境特殊,需要制成湿热带型,请在原型号后面注明“TH”。

注: 西玛电机官方网站:http://www.xiansimo.com

(1)由于各品牌电机之间品质、生产工艺、售后服务等各方面存在较大差距,造成各品牌价格之间的较大悬殊,故希望广大客户仔细比较,选取质优价廉的电机产品,不要只注重价格而忽视电机产品本身。


(2)近期市场价格波动较大,本产品价格信息有效期一个月,过期如无特殊说明,价格保持不变,请广大客户抓紧时间订购,过期概不负责。

四、西玛电机Z4系列直流电动机质量保证、售后、维修声明:

    感谢您选择西安泰富西玛电机有限公司的产品。“质量为本,用户至上”是我公司一贯宗旨。多年来,在广大客户的支持下,通过我们的共同努力,西玛牌电机多次被评为省、市、部“优质产品”、“中国名牌产品”、“国家免检产品”及“中国驰名商标”荣誉称号,在此,我公司对广大客户表示衷心的感谢!为了让您得到更快速,更满意的服务,本着“追求卓越品质、打造国际品牌、持续创新改进、增强顾客满意”的质量方针和“诚心、贴心、倾心、西玛永远用心”的“三心”服务理念,以及:用诚信服务营造客户放心选择“的服务宗旨,根据我公司的具体情况特向广大客户进行承诺:

1、产品质量


    本公司承诺所有系列产品符合国际、国家标准、机械行业标准、企业标准,满足用户合同规定质量要求。所有产品均在“GB/T 19001-2008/ISO 9001:2008质量管理体系有效运行下进行生产,并承诺所提供的产品是全新的,未使用过的,从原材料进厂到产品出厂都经过严格的和完善的检验。 西玛电机官方网站:http://www.xiansimo.com

2、售后服务


    产品在试用过程中出现质量问题,我们在接到用户通知后,立即做出如何处理的明确答复:需要派服务人员时,500公里以内,24小时内到达现场,500-1000公里内,48小时内到达现场,1000公里以上,56小时内到达(除不可抗拒因素外)。我公司售后服务部实行24小时值班制。

3、用户培训


    根据用户要求。本公司可免费对用户进行培训指导,确保被培训者能够正确使用我公司各0类产品。 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

4、质保期 西玛电机产品:http://www.xiansimo.com/ximadianji/index.html

    用户按照使用说明书的规定正确地试用与存放电机的情况下,保证电机在使用一年内,或自我公司起运日期不超过两年时间内,能良好运行。如此规定的时间内,电机因制造质量不良而发生损坏或不能正常工作时,我公司无偿地为用户修理或更换零部件或电动机。
