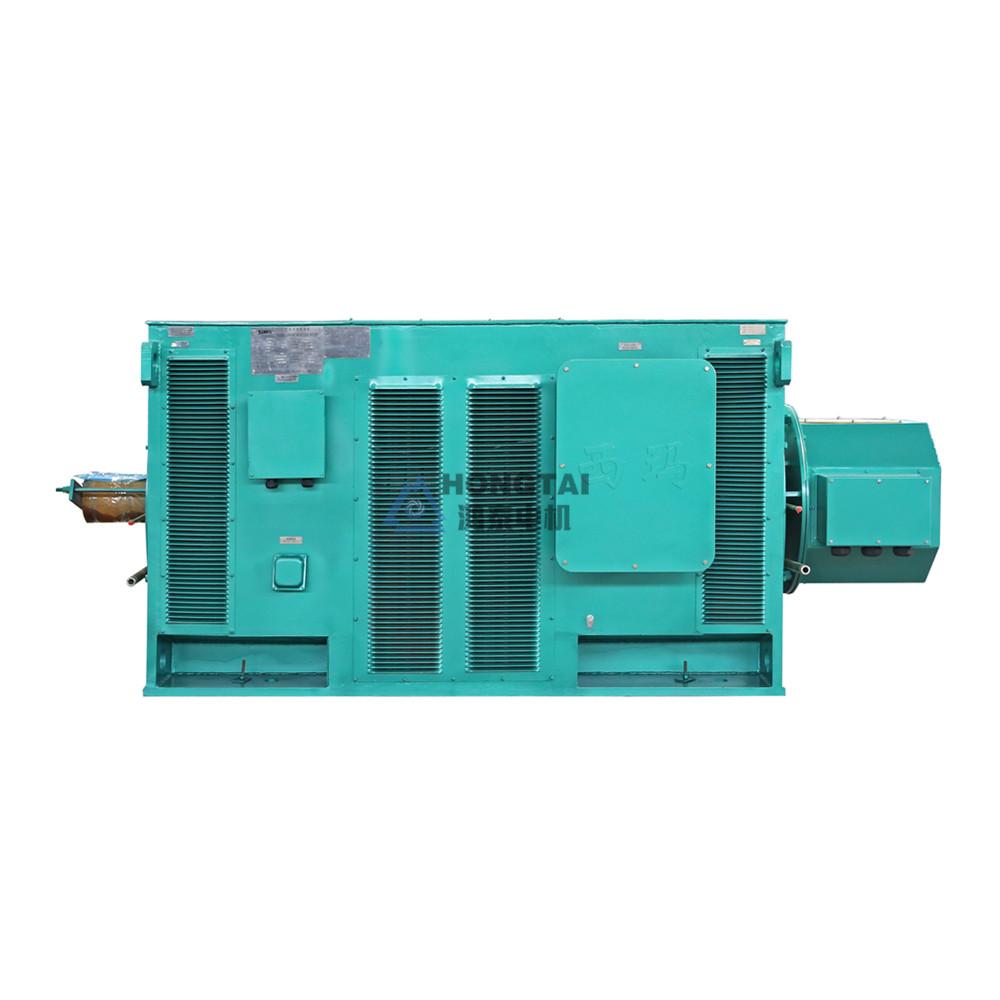

YR500-8 YR5004-8 400KW 10KV 高压绕线转子三相异步电动机
YR5004-8 400KW 10KV 是 YR 系列高压绕线转子三相异步电动机中的一款典型规格，机座号 H500、8 极设计，额定功率 400kW，额定电压 10kV。该型号广泛应用于矿山、水泥、钢铁冶金等重工业领域，用于驱动球磨机、破碎机、风机、水泵等大功率机械负载。本文将从型号含义、技术参数、工作原理、核心优势、应用场景和选型指南六个维度进行系统解析。
一、型号含义解读
YR5004-8 这一型号编码遵循我国电机型号命名规范，每个字符对应明确的技术信息：
| 字符 | 含义说明 |
|---|---|
| YR | "Y"表示三相异步电动机，"R"表示绕线转子（Wound Rotor）。区别于鼠笼转子，绕线转子可通过滑环将转子绕组引出，外接启动电阻或频敏变阻器 |
| 500 | 机座号（中心高）H500mm，表示电机轴心到安装底脚平面的距离为500mm。机座号越大，电机体积和承载能力越大 |
| 4 | 铁心长度序号，同一机座号下不同铁心叠长对应不同功率等级。序号越大，铁心越长，额定功率越高 |
| 8 | 极数（8极），决定电机的同步转速。8极电机在50Hz下同步转速为750rpm |
因此，YR5004-8 完整含义为：机座号 H500、铁心序号 4、8 极的 YR 系列高压绕线转子三相异步电动机。配合 400KW 功率和 10KV 电压参数，即可精确定位该产品规格。
二、核心技术参数
| 参数项 | 参数值 |
|---|---|
| 产品系列 | YR系列高压绕线转子三相异步电动机 |
| 型号 | YR5004-8 |
| 额定功率 | 400 kW |
| 额定电压 | 10 kV（10000V） |
| 极数 | 8极 |
| 同步转速 | 750 rpm（50Hz） |
| 额定转速 | 约740 rpm（转差率约1.3%） |
| 额定频率 | 50 Hz |
| 机座号 | H500 |
| 防护等级 | IP23（自通风防护式），可选IP44（管道通风） |
| 绝缘等级 | F级（155°C），可选H级（180°C） |
| 冷却方式 | IC01（自通风冷却） |
| 安装方式 | IMB3（卧式带底脚） |
| 工作制 | S1（连续工作制） |
| 适用标准 | JB/T 10445-2014（10kV高压电机标准） |
| 环境温度 | -15°C ~ +40°C |
| 海拔限制 | ≤1000m（ 过需降容使用） |
注：额定电流因功率因数和效率的实测值而异，可按公式 I = P / (√3 × U × cosφ × η) 估算。对于 400kW/10kV 电机，典型功率因数约 0.82、效率约 93%，估算额定电流约 30A。具体数值以电机铭牌和出厂试验报告为准。
三、工作原理与技术特点
1. 绕线转子结构
YR5004-8 的核心特征在于绕线转子设计。与鼠笼转子电机的铸铝笼条不同，绕线转子采用绝缘导线绕制的对称三相绕组，通过安装在转子轴上的滑环（集电环）和固定电刷，将转子绕组的三相端子引出到电机外部。这一结构使电机在启动时可在转子回路串入电阻或频敏变阻器，实现以下功能：
限制启动电流：通过转子外接电阻增大转子回路阻抗，使启动电流降至额定电流的2-3倍（鼠笼电机通常为5-7倍），减轻对电网的冲击
提高启动转矩：在适当电阻值下，电机可在接近额定转矩的水平启动，特别适合重载启动场合
小范围调速：通过调节转子外接电阻阻值，可在额定转速以下实现有级或无级调速
2. 高压绝缘体系
作为10kV高压电机，YR5004-8 在绝缘设计上采用多项关键技术保障长期可靠运行：
抗电晕线圈设计：高压定子绕组在导体出槽口和铁心端部易产生电晕放电，通过优化线圈形状和采用防电晕材料（如半导体防晕带），抑制电晕发生，延长绝缘寿命
真空压力浸渍（VPI）工艺：定子绕组在真空环境下压力浸渍无溶剂环氧树脂漆，使绝缘漆充分渗透到线圈内部所有微小间隙，消除内部气隙，提高绝缘整体性和导热性能
转子绕组二次浸漆工艺：转子绕组经过两次浸漆两次烘干处理，增强绕组固定强度和防潮能力
F级绝缘系统：采用耐温155°C的F级绝缘材料，在长期运行中留有充分温升裕度
3. 机械结构设计
机座采用钢板焊接的整体箱式结构，相比传统铸铁机座具有以下优势：
重量轻：钢板焊接结构比同等刚度的铸铁机座轻约15-20%，降低运输和安装成本
刚性好：箱式结构整体性强，在电机启动和运行中的振动更小
散热好：钢板的导热性能优于铸铁，有利于电机内部热量向外部传递
常见问题（FAQ）
Q1：YR5004-8 400KW 10KV 是什么类型的电机？
YR5004-8 400KW 10KV 属于 YR 系列高压绕线转子三相异步电动机。型号中 YR 表示绕线转子，500 为机座号（中心高 500mm），4 为铁心长度序号，8 为极数，额定功率 400kW，额定电压 10kV。该电机主要用于需要高启动转矩和限制启动电流的大功率驱动场景，如球磨机、破碎机、风机、水泵等。
Q2：YR5004-8 电机的额定转速是多少？
YR5004-8 为 8 极电机，在 50Hz 频率下同步转速为 750rpm，额定转速约为 740rpm（转差率约 1.3%）。8 极电机适用于需要中低速大转矩驱动的场合。如果需要更高转速，可考虑同系列的 4 极（约 1480rpm）或 6 极（约 980rpm）型号。
Q3：绕线转子电机和鼠笼转子电机有什么区别？
核心区别在于转子结构。绕线转子电机的转子绕组通过滑环和电刷引出，可在转子回路串接电阻或频敏变阻器，实现限流启动和调速。鼠笼转子电机的转子为铸铝笼条结构，无法外接电阻。绕线转子电机的优势在于启动电流小（2-3倍 vs 5-7倍）、启动转矩大、可在一定范围内调速；代价是需定期维护滑环和电刷系统。
Q4：10kV 高压电机相比 6kV 和 380V 有什么优势？
10kV 电机可直接接入工厂 10kV 高压电网，省去降压变压器及配套设备，减少投资和运行损耗。相同功率下电压越高电流越小，可减小电缆截面积，降低线路损耗。对于 400kW 等大功率负载，10kV 供电比 380V 供电更经济合理，比 6kV 供电线路损耗更低。我国大型工矿企业普遍采用 10kV 配电等级，因此 10kV 电机选型匹配度高。
Q5：YR5004-8 电机的防护等级和绝缘等级是什么？
YR 系列高压电机基本防护等级为 IP23（自通风防护式），也可提供 IP44 管道通风型。绝缘等级为 F 级（155°C），部分型号可提供 H 级（180°C）。10kV 产品执行 JB/T 10445-2014 标准。电机的基本安装方式为 IMB3（卧式带底脚），定额以连续工作制 S1 为基准。
Q6：YR5004-8 电机有哪些启动方式？
主要有三种：(1) 转子串频敏变阻器启动： 常用，频敏变阻器在启动时呈现大阻抗，随转速升高自动减小，实现平滑启动；(2) 转子串电阻分级启动：通过时间继电器逐级切除电阻，启动转矩大但启动电流有突变；(3) 转子串液体电阻启动：适用于 大功率电机，启动非常平稳。选择哪种方式取决于负载特性和电网容量。
