西安泰富西玛电机YKK4002-8 250KW 380V B3 低压大功率三相异步电机

一：产品概述

YKK系列400-500 380V IP44为笼型转子三相异步电动机，该电动机是我公司根据市场需求而独立开发的低压大功率产品，其机座和端盖均由钢板制成，采用箱式结构，打开上罩，可观察电动机内全部情况，所有部件均可拆装，方便了安装与维修。防护等级为IP44或IP54，冷却方法为IC611。

该电动机具有高效、节能、噪音低、振动小、性能可靠等优点，可作驱动各种不同机械之用：如通风机、压缩机、水泵、破碎机、切削机床及其他设备，并可供煤矿、机械工业、发电厂及各种工矿企业作原动机之用。

本系列电动机结构及安装形式为IMB3，定额是以连续工作制（S1）为基础的定额，电动机的额定频率为50Hz，额定电压为380V，其他电压等级或特殊要求，在订货时可与用户商订。

型号含义

YKK4501-6,YKK：封闭带空-空冷却器笼型转子异步电动机；4501：机座中心高450mm,1号铁心长；6：电动机极数6极。

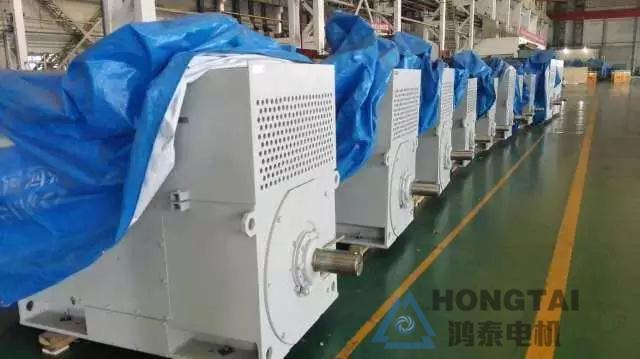

二、产品实物图展示

三、订货须知（用户订货时须注明如下要求）

例如：
电机型号：YKK4501-6 安装方式：IMB3
定额功率：355KW 防护等级：IP44/IP54
额定电压：380V 冷却方法：IC611
额定频率：50Hz 绝缘等级：F级
同步转速：1000r/min 环境条件：海拔1km，环境温度40℃。

建议在拍时备注以下信息：
安装方式：IMB3（卧式、水平安装）、 IMB5（立式）、IMB35（立卧两用）等；
额定电压：低压电机：380V、660V、380V/660V、等；
　　高压电机：6000V；10000V等；
额定频率：常用为50Hz；
防护等级：IP23;IP44;IP54;IP55。

技术数据见表1。

型号	额定功率 KW	额定电流 A	转速 r/min	效率 %	功率因数	大转矩额定转矩	堵转转矩额定转矩	堵转电流额定电流	加油周期 h	重量 kg
YKK4001-4	315	567.7	1485	93.7	0.90	1.8	1.0	7.0	2000	2230
YKK4002-4	355	638.9		93.8	0.90					2245
YKK4003-4	400	711.2		93.9	0.91					2240
YKK4004-4	450	799.2		94.0	0.91					2500
YKK4501-4	500	877.5		94.1	0.92					2660
YKK4502-4	560	981.7		94.2						2895
YKK4503-4	630	1103.3		94.3						2995
YKK4001-6	250	461.6	990	93.5	0.88	1.8	1.0	6.5	3000	2340
YKK4002-6	280	516.5		93.6						2430
YKK4003-6	315	580.4		93.7						2485
YKK4501-6	355	653.4		93.8						2610
YKK4502-6	400	727.2		93.9	0.89					2785
YKK4503-6	450	817.2		94.0						2830
YKK4504-6	500	908.0		94.0						3010
YKK5001-6	6560	1004.6		94.1	0.90					4030
YKK5002-6	630	1129.0		94.2	0.90					4215
YKK4001-8	220	436.9	745	93.9	0.82	1.8	1.0	6.0	3000	2240
YKK4002-8	250	495.9		93.4	0.82					2255
YKK4501-8	280	548.2		93.5	0.83					2720
YKK4502-8	315	616.0		93.6						2820
YKK4503-8	355	693.5		93.7						3000
YKK5001-8	400	771.3		93.8	0.84					3905
YKK5002-8	450	866.8		93.9						4180
YKK5003-8	500	963.1		93.9						4355
YKK5004-8	560	1077.5		94.0						4605
YKK4001-10	160	328.5	595	92.5	0.80	1.8	1.0	6.0	4000	2295
YKK4002-10	185	379.4		92.6	0.80					2450
YKK4501-10	100	399.7		92.7	0.82					2910
YKK4502-10	220	439.2		92.8						2995
YKK4503-10	250	498.6		92.9						3110
YKK4504-10	280	557.8		93.0						3210
YKK5001-10	315	619.3		93.1	0.83					3810
YKK5002-10	355	697.2		93.2						3960
YKK5003-10	400	783.9		93.4						4110
YKK5004-10	450	870.5		93.5	0.84					4210
