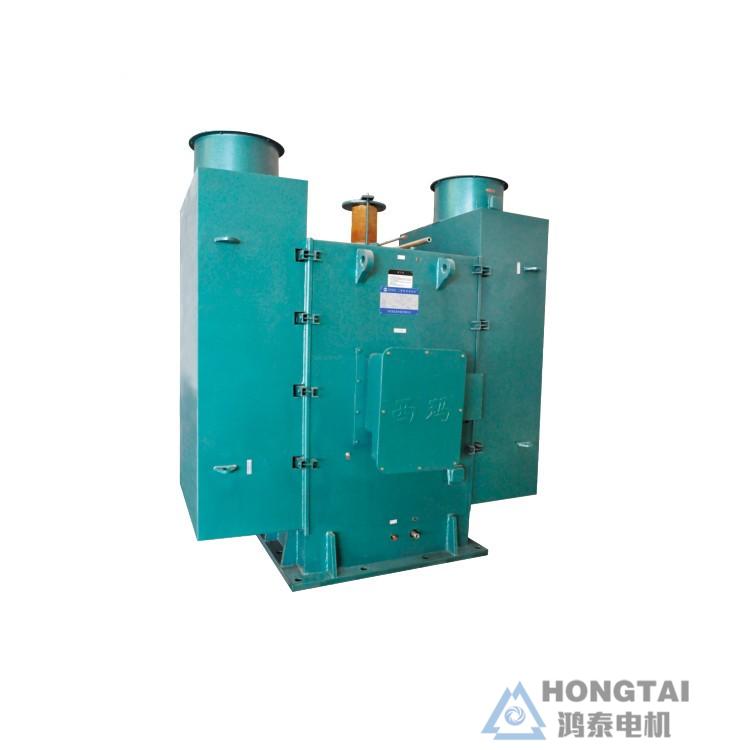

YL系列10KV中型立式高压电机

YL系列10KV中型立式高压电机具有用料考究,制造精良,具有高效节能、噪声低、振动小、运行可靠、使用安装维修方便等优点。

1 概述

  YLS,YLST,YLKK,YLKKT,YLKS,YLKST系列(H355~630)中型高压立式三相异步电动机系我公司具有30多年的生产制造历史,随着近几年电动机用绝缘材料性能的提高,低损耗硅钢片的应用,工艺水平的提升,设计的优化和改进,已经有条件降低电动机的各种损耗,从而使电动机容量增加,结合我公司60多年长期的高压三相异步电动机系列设计制造的经验,重新按国家和行业需求最新优化设计,经过实验证明,新系列产品无论在技术性能和经济性能上都达到或接近与先进水平。已大批量生产,远销欧、美、非洲、港澳等20多个国家和地区及全国各地,深受用户欢迎。

  本系列产品用料考究,制造精良,具有高效节能、噪声低、振动小、运行可靠、使用安装维修方便等优点。

  本系列电动机的功率等级、电气性能和安装尺寸及公差均符合国家标准GB755《旋转电机定额和性能》国际电工委员会标准IEC34-1《旋转电机定额和性能》。

  本系列电动机的外壳防护等级根据GB4942.1和IEC34-5《旋转电机外壳防护等级》的标准分别有IP23、IP44 、IP54、IP55和IP56等五种。IP23电动机可按用户要求制成IP44(管道通风) 或IPW24(气候防护型)。如果用户需要其它防护等级可另行供货。

  本系列电动机的冷却方法根据GB/T1993和IEC34-6《旋转电机冷却方法》的标准分别有IC01、IC611、和IC81W 三种。如果用户需要其它冷却方法可另行供货。

  本系列电动机的结构及安装型式为 IMV1结构,符合GB997和IEC34-7《电机结构及安装型式代号》的规定。



2 使用范围

  本系列电动机可用于驱动立式水泵及其它机械设备,在矿山、机械、石化行业、发电厂等各种工矿企业中作原动机使用。

  电动机正常工作基本条件:

  (1) 海拔不超过l000m;

  (2) 最高环境空气温度不超过40℃;最低环境空气温度对采用滚动轴承的电动机为-15℃;对采用滑动轴承的电动机为5℃;

  (3) 对YLKS,YLKST系列电动机,冷却入口处冷却水温度5~33℃;

  (4) 最湿月月平均最高相对湿度为90%同时该月月平均最低温度不高于25℃;

  (5) 电源频率为50Hz±l%;

  (6) 工作电压变化范围不大于额定电压±5%;

  (7) 电动机定额为连续工作制S1;

  (8) YLST,YLKKT,YLKST型电机能承受轴向推力3~60 吨。



3 型号说明

  电动机型号按GB4831的规定由产品代号、规格代号二部分依次排列组成。产品代号由电机系列代号表示,含义如下

  YLS——立式鼠笼异步电动机

  YLST——立式鼠笼承受轴向推力的异步电动机

  YLKS——立式鼠笼带空-水冷却器异步电动机

  YLKST——立式鼠笼承受轴向推力的带空-水冷却器异步电动机

  YLKK——立式鼠笼带空-空冷却器异步电动机

  YLKKT——立式鼠笼承受轴向推力的带空-空冷却器异步电动机

  规格代号由中心高、铁芯长度序号、极数组成。

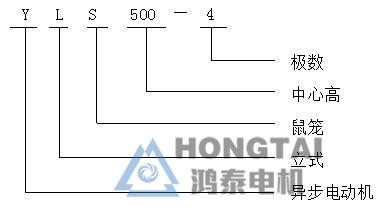

  示 例:




4 结构说明

  中型电动机采用国际上流行的箱式结构,机座和端盖均由钢板焊接制成,刚度好、重量轻。拆下防护罩(或冷却器)后可以观察和触及电机内部,便于电动机的安装、维修。定子采用外压装结构。定子绕组采用F 级绝缘材料和防晕材料,绕组端部固定采用特殊绑扎工艺、牢固可靠,整个定子采用真空压力浸渍F级无溶剂漆(VPI)处理。由此,电动机具有优良可靠的绝缘性能和防潮、抗冲击能力。

  中型系列电动机鼠笼转子既可采用铸铝转子,又可采用铜条转子,运行可靠。

  根据电动机是否承受轴向推力或承受轴向推力的大小,电机上轴承结构有滚动轴承和滑动轴承两种型式,下轴承结构为滚动轴承。采用滚动轴承结构的电机均有不停机加油和排油装置。

  主出线盒为密封结构,防护等级为IP54。出线盒的进线孔可朝上、下、左、右四周转换。盒内有单独的接地端子。



5 本系列电动机的起动

  电动机的转子采用了先进的计算技术来计算鼠笼转子的起动温升和应力,以防电动机因起动负载过重而导致电机早期损坏。建议用户核查:

  (1) 被驱动机械设备转动部分的转动惯量(折算到电动机转速后)应不超过技术数据表中[负载J]项的数值;

  (2) 用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的85%;

  (3) 被传动机械的阻力矩特性为水泵、风机类阻力矩特性。

  在上述条件下,电动机允许在实际冷状态下连续起动两次,电动机在两次起动之间为自然停车;或者在电动机热状态下起动一次。超出以上限制的再次起动电动机应在停车4小时以后。

  如果需要电动机传动的机械转动部分的转动惯量超过技术数据表中的[负载J]数值,或要求频繁起动电动机,或有可能带重负载起动的电动机,务必请事先和我公司联系协商,以便特殊设计,确保电动机的可靠起动。



6 订货须知

  请在订货时注明以下内容:

  (1) 电机型号:YLST500-4

  (2) 额定频率:50Hz

  (3) 额定功率:1000kW

  (4) 额定电压:6kV

  (5) 极 数:4极

  (6) 防护等级:IP23

  (7) 冷却方法:IC01

  (8) 旋转方向:顺时针方向(面对电动机轴伸端看)

  (9) 轴向推力:12吨(仅对YLST,YLKKT,YLKST型电机才提供)



7 注意事项

  (1) 核查被驱动机械设备转动惯量;

  (2) 如工作条件有变化或其它特殊要求,需另签订技术协议方可签订货合同;

  (3) 样本内表中所列的技术性能数据均为保证值,供设计选用和定货时参考,但不能作考核标准,考核电动机的标准按相应的技术条件;

  (4) 随着技术的进步和有关国内外标准的修改,样本内技术数据及尺寸有所变动,不另行通知,订货后请向我公司索取正式外形图。
