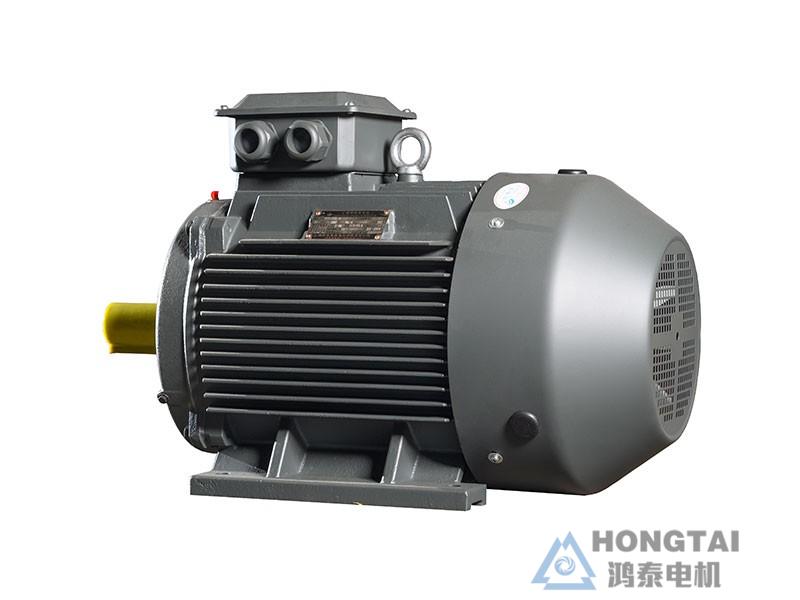

YGX4系列高原冶金高效节能电机

1 YGX4系列高原冶金高效节能电机概述

　　YGX4-80~355(IP54~IP65)系列小型低压三相异步电动机是公司设计开发的高原冶金高效节能三相异步电动机，具有设计新颖、造型美观、噪声低、转矩高、启动性能好，结构紧凑、使用维护方便等特点。其效率完全达到GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的1级自并通过了中国质量认证中心的节能产品认证，取得中国节能产品认证证书。

　　本系列电动机的功率等级、电气性能和安装尺寸及公差均符合国家标准GB755《旋转生能》国际电工委员会标准IEC34-1《旋转电机定额和性能》和机械行业标准GB/T4772.1等。

　　本系列电动机的外壳防护等级根据GB4942.1和IEC34-5《旋转电机外壳防护等级》的标准本系列电动机的冷却方法根据GB/T1993和IEC34-6《旋转电机冷却方法》的标准为IC411。

　　本系列电动机的结构及安装型式为IMB3(卧式带底脚，端盖无凸缘),IMB5(卧式机座不带底脚，端盖有凸缘),IMB35(卧式机座带底脚，端盖有凸缘),IMV1(立式机座不带底脚，端盖有凸缘)符合GB/T997和IEC34-7《电机结构及安装型式代号》的规定。

　　本系列电动机采用F级绝缘，且全系列温升按B级考核，从而大大提高了安全可靠性。

2 YGX4系列高原冶金高效节能电机使用范围

　　本系列电动机可用于驱动各种通用机械如压缩机、通风机、水泵、切削机床、运输机械及其他机械设备，在矿山、机械、石化行业、发电厂等各种工矿企业中作原动机使用，用以驱动大转动惯量的鼓风机、磨煤机、轧钢机、卷扬机、破碎机、皮带机等机械的电动机，应在订货时提供有关技术资料，签定技术协议，作为电机特殊设计的依据，以确保电机可靠运行。

　　电动机正常工作基本条件：

　　a海拔超过1500m;

　　b 最高环境空气温度不超过40℃;最低环境空气温度为-15℃;

　　c最湿月月平均最高相对湿度为90%同时该月月平均最低温度不高于25℃;

　　d电源频率为50Hz土1%

　　e工作电压变化范围不大于额定电压土5%;

　　f电动机定额为连续工作制S1:

3 YGX4系列高原冶金高效节能电机型号说明

电动机型号按GB4831的规定由产品代号、规格代号二部分依次排列组成。产品代号由代号表示，含义如下：

　　YGX4——鼠笼转子三相异步电动机，IE4效率等级，国标能效等级1级

　　产品规格代号由中心高、铁心长度序号、极数组成。

　　示例：

4 YGX4系列高原冶金高效节能电机结构说明

　　电动机机座和端盖均采用高强度铸铁，定子采用外压装结构。定子绕组采用圆铜线散嵌软用F级绝缘材料，绕组端部固定采用特殊绑扎工艺、牢固可靠，整个定子采用真空压力浸渍溶剂漆(VP1)处理，由此，电动机具有优良可靠的绝缘性能和防潮、抗冲击能力。

　　本系列电动机鼠笼转子采用铸铝或铸铜转子，运行可靠;轴承为滚动轴承，其基本型式的防为IP55。如电机具有较高的防护等级时，轴承的防护等级也随之提高。

　　H180~355电机配备不停机加油和排油装置，可用专用加油工具进行不停机加排油。

　　主出线盒为密封结构，防护等级与电机一致。主出线盒位置一般装于电机机座顶部，根据用也能装于机座侧面。出线盒内有单独的接地端子。

5 鼠笼型异步电动机的起动(YGX4系列)

　　鼠笼型异步电动机的转子采用了先进的计算技术来计算鼠笼转子的起动温升和应力，以防电起动负载过重而导致电机早期损坏。建议用户核查：(1)被驱动机械设备转动部分的转动惯量(折算到电动机转速后)应不超过技术数据表中[负载J]项的数值：(2)用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的85;(3)被传动机械的阻力矩特性为水泵、风机类阻力矩特性。

　　在上述条件下，电动机允许在实际冷状态下连续起动两次，电动机在两次起动之间为自然停车;或在电动机热状态下起动一次。超出以上限制的再次起动电动机应在停车1小时以后。

　　如果需要电动机传动的机械转动部分的转动惯量超过技术数据表中的[负载J]数值，或要求频繁起动电动机，或有可能带重负载起动的电动机，务必请事先和我公司联系协商，以便特殊设计，确保电动机的可靠起动

6 YGX4系列高原冶金高效节能电机订货须知　

请在订货时注明以下内容：

　　(1)电机型号：(YGX4-355M1-6)

　　(2)额定频率：(50Hz)

　　(3)额定功率：(160kW)

　　(4)额定电压：(380V)

　　(5)极数：(6极)

　　(6)防护等级：(IP55)

　　(7)冷却方法：(1C411)

　　(8)安装型式：(IMB3)
