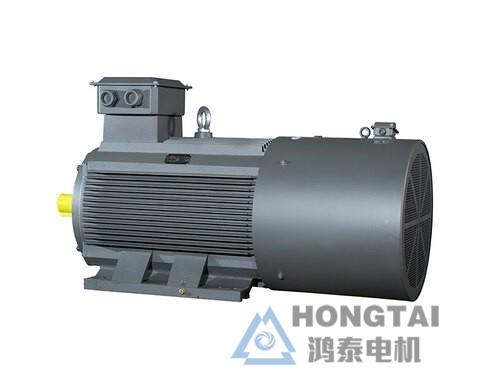

YSP系列低压三相异步变频调速电机

1 YSP系列低压三相异步变频调速电机概述

　　YSP系列低压三相异步变频调速电机是以变频调速装置为供电电源的新型调速电动机。

　　YSP系列低压三相异步变频调速电机用料考究，制造精良，具有噪声低、效率高、调速范围广、精度高、运行稳定、操作和维护方便。其安装尺寸符合国际电工协会(IEC)标准，外壳防护等级有IP44、IP54和IP55，定额是以连续工作制(S1)为基准的连续定额，其电压有：380V、660V，额定频率50Hz，可在5-67Hz范围内连续调速，5-50Hz为恒转矩运行，50-67Hz为恒功率运行。本系列电机配有独立的强风冷却系统(IC416)。对于负载为风机、水泵的变频调速电机，由于负载的工作特性决定其恒转矩运行范围为25~50Hz，没有恒功率范围，因此，可根据用户要求改为自扇冷(IC411)。

　　本系列电动机的结构及安装型式为IMB3(卧式带底脚，端盖无凸缘)， IMB35(卧式机座带底脚，端盖有凸缘)，IMV1(立式机座不带底脚，端盖有凸缘)符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

2 YSP系列低压三相异步变频调速电机使用范围

　　本系列电动机可用于驱动各种通用机械如压缩机、通风机、水泵、切削机床、运输机械及其它机械设备，在矿山、机械、石化行业、发电厂等各种工矿企业中作原动机使用。

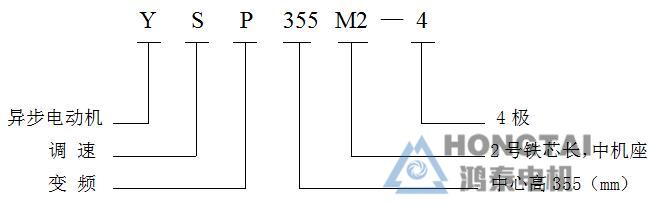

3 YSP系列低压三相异步变频调速电机型号说明

　　示 例：

4 YSP系列低压三相异步变频调速电机订货须知

　　请在订货时注明以下内容：

　　(1) 电机型号： (YSP355M2-4)

　　(2) 额定频率： (50Hz)

　　(3) 标称功率： (250kW)

　　(4) 额定电压： (380V)

　　(5) 极数： (4极)

　　(6) 防护等级： (IP54)

　　(7) 安装型式： (IMB3)

　　(8) 旋转方向： (倾时针方向[面对电动机轴伸端看])

　　(9)出线盒位置： (电动机右侧[面对电动机轴伸端看])

5 YSP系列低压三相异步变频调速电机注意事项

　　1、如工作条件有变化或其它特殊要求，需另签订技术协议方可签订货合同;

　　2、样本内表中所列的技术性能数据均为保证值，供定货时参考，但不能作考核标准，考核电动机的标准按相应的技术条件;

　　3、随着技术的进步和有关国内外标准的修改，样本内技术数据及尺寸有所变动，不另行通知，订货后请向我公司索取正式外形图。
