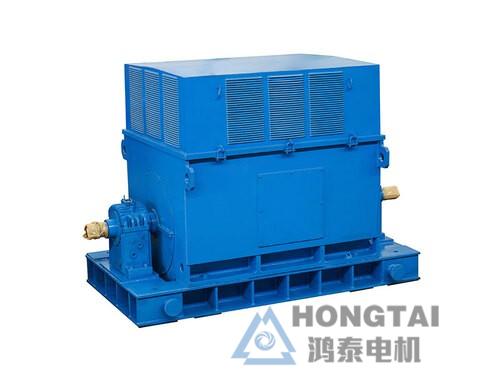

YK系列大型高速高压电机

YK系列大型高速高压电机采用国际上流行的箱式结构,机座和端盖均由钢板焊接制成,刚度好、重量轻。拆下防护罩(或冷却器)后可以观察和触及电机内部,便于电动机的安装、维修。

1 YK系列大型高速高压电机概述

  YK系列高速高压电动机是大型三相异步电动机。工作环境温度为0C~40℃,海拔高度不超过度不超过90%。电动机绕组绝缘等级为F级。在各种条件下运行性能可靠。绕组经过VPI真空浸好,寿命长久,电动机允许温升为80K。

  电动机具有两个轴伸端,使用任何一端都可以驱动所配套机械。电动机一端轴承与底板之间是绝电流产生。

  本系列产品用料考究,制造精良,具有高效节能、噪声低、振动小、运行可靠、使用安装维修方便



2 YK系列大型高速高压电机型号说明

  电动机型号由产品代号、规格代号、环境代号三部分依次排列组成。产品代号由电机系列代号表示,含义如下:

  YK-大型高速高压三相异步电动机。

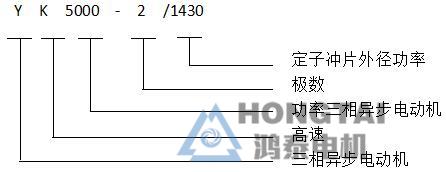

  规格代号由功率、极数、定子冲片外径组成。示例如下:

dBteWmB_QESCW3NWCYqm8A (1).jpg



3 YK系列大型高速高压电机结构说明

  电动机采用国际上流行的箱式结构,机座和端盖均由钢板焊接制成,刚度好、重量轻。拆下防护罩(或冷却器)后可以观察和触及电机内部,便于电动机的安装、维修。

  定子采用外压装结构。定子绕组采用F级绝缘材料和防晕材料,绕组端部固定采用特殊绑扎工艺、牢固可靠,整个定子采用真空压力浸渍F级无溶剂漆(VPI)处理。由此,电动机具有优良可靠的绝缘性能和防潮、抗冲击能力。

  本系列电机采用座式滑动轴承,电机带安装底座。其基本型式的防护等级为IP23、IP44、IP54,如电动机具有较高的防护等级时,轴承的防护等级也随之提高。一般采用压力循环润滑,用户需按我公司提供的轴承油量配置稀油站。

  转子风扇采用高效率、低噪声的轴流式风扇,由于风扇通风具有方向性,因此电动机需按指定方向旋转,不能逆转。

  主接线盒为密封结构,防护等级为IP54。该系列电动机设计有2个相同尺寸的圆柱形轴伸,用户可任选个轴伸作为传动端。



4 YK系列大型高速高压电机订货须知

  请在订货时注明以下内容:

  (1)电机型号:YK5000-2/1430

  (2)额定频率:50Hz

  (3)额定功率:5000kw

  (4)额定电压:10kV

  (5)极数:2极

  (6)冷却方法:IC01

  (7)安装型式:IM7212

  (8)防护等级:IP23

  (9)旋转方向:顺时针方向(面对电动机轴伸端看)

  (10)出线盒位置:电动机右侧(面对电动机轴伸端看)

  (11)需装设空间加热器及测温元件等。



5 YK系列大型高速高压电机注意事项

  (1)核查被驱动机械设备转动惯量(折算到电动机的转速后)。

  (2)如工作条件有变化或其它特殊要求,需另签订技术协议方可签订货合同。

  (3)样本内表中所列的技术性能数据均为保证值,与实际值接近,供设计选用和定货时参考,但不能作挂,考核电动机的标准按相应的技术条件。

  (4)随着技术的进步和有关国内外标准的修改,样本内技术数据及尺寸有所变动,不另行通知,订货后公司索取正式外形图。

  (5)在上述条件下,电动机允许在实际冷状态下连续起动两次,电动机在两次起动之间为自然停车;或动机热状态下起动一次。超出以上限制的再次起动电动机应在停车1小时以后。

  (6)如果电动机传动的机械负载转动部分的转动惯量超过技术数据表中的(负载J)数值,或要求频繁起动的电机,或有可能带重负载起动的电动机,务必请事先和我公司联系协商,以便特殊设计,确保电动机的可靠起动
