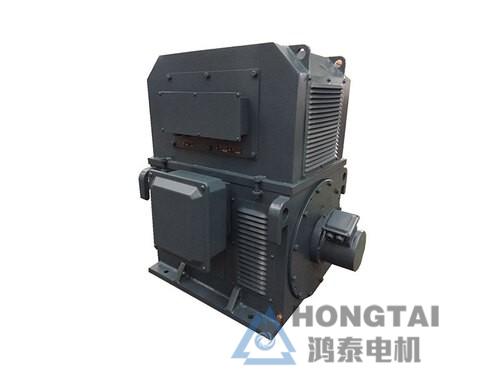

YGSP系列交流电力测功机专用高速变频调速电机

YGSP系列交流电力测功机专用高速变频调速电机可与国内外各类变频装置配套使用,有助于节能和实现自动控制。该系列电机在低速(额定工作频率以下)运行时具有较高起动转矩,能在此频率范围内作恒转矩运行,且运行平稳,无转矩爬行现象

1 YGSP系列交流电力测功机专用高速变频调速电机概述

  YGSP180~355系列交流电力测功机专用高速变频调速三相异步电动机是我公司在原有YSP系列变频三相异步电动机的基础上,吸取国外产品之技术,在广泛调研和收集国内外有关资料的基础上开发的最新产品,它具有噪声低、振动小、调速范围广、运行可靠,维修方便等优点,可与国内外各类变频装置配套使用,有助于节能和实现自动控制。该系列电机在低速(额定工作频率以下)运行时具有较高起动转矩,能在此频率范围内作恒转矩运行,且运行平稳,无转矩爬行现象。在电机高速(额定工作频率至最高工作频率之间)运行时具有较高的过载能力,保证电机恒功率输出。电机采用单独的独立电源离心风机强迫通风,确保电机在不同转速运行时具有良好的冷却效果。该电机绝缘可靠,性能优良,对电磁线、浸渍漆等主要材料,采取了先进的介电分解法进行质量控制,并在绝缘处理过程中采用动态介电测量,控制浸漆烘焙过程,保证了电机绝缘质量稳定可靠,并对变频器高载波频率引起的过电压具有很强的适应能力,同时还可根据用户的需求设置计算机控制接口,有助于实现调速系统的自动控制。

  本系列电动机的外壳防护等级根据GB4942.1和IEC34-5《旋转电机外壳防护等级》的标准为IP23。

  本系列电动机的冷却方法根据GB/T1993和IEC34-6《旋转电机冷却方法》的标准为IC06。

  本系列电动机的结构及安装型式为IMB3(卧式带底脚,端盖无凸缘),符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

  本样本内表中列出了380V(50Hz)和400V(75Hz)级各种规格电动机的技术数据及安装尺寸,并可派生其它电压等级、调频范围等各种规格的电动机。



2 YGSP系列交流电力测功机专用高速变频调速电机使用范围

  本系列电动机主要用于测功驱动设备,也可用于驱动各种通用机械如压缩机、通风机、切屑机床、运输机械及其它设备。

  电动机正常工作基本条件:

  a 海拔不超过1000m;

  b 最高环境空气温度不超过40℃,最低环境空气温度为-15℃;

  c 最湿月月平均最高相对湿度为90%,同时该月月平均最低温度不高于25℃;

  d 电动机定额为连续工作制S1。

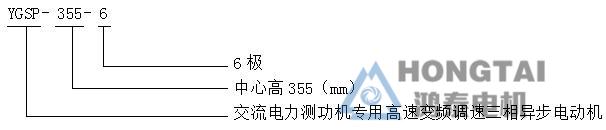

3 YGSP系列交流电力测功机专用高速变频调速电机型号说明

  电动机型号按GB4831的规定由产品代号、规格代号依次排列组成。产品代号由电动机系列代号表示,含义如下:

  示 例:


4 YGSP系列交流电力测功机专用高速变频调速电机订货须知

  请在订货时注明以下内容:

  (1)电机型号: (YGSP355-6)

  (2)额定频率: (50Hz)

  (3)标称功率: (250kW)

  (4)额定电压: (380V)

  (5)极数: (6极)

  (6)防护等级: (IP23)

  (7)安装型式: (IMB3)

  (8)旋转方向: (顺时针方向[面对电动机轴伸端看])

  (9)出线盒位置: (电动机右侧[面对电动机轴伸端看])



5 YGSP系列交流电力测功机专用高速变频调速电机注意事项

  a 如需满足驱动大转动惯量的负载、提高最大转速限值、短时超速超载运行或其它特殊要求时,应在订货时提供有关技术资料,签订技术协议,作为电动机特殊设计的依据,以确保电动机可靠运行;

  b 样本内表中所列的技术性能数据均为设计值,与实际值接近,供设计选用和订货时参考,但不能作考核标准,考核电动机的标准应按相应的技术条件;

  c 随着技术的进步和有关国内外标准的修改,样本内技术数据及尺寸有所变动,不另行通知,订货后请向我公司索取正式外形图。
