绕线式异步电动机频敏变阻器启动控制电路图

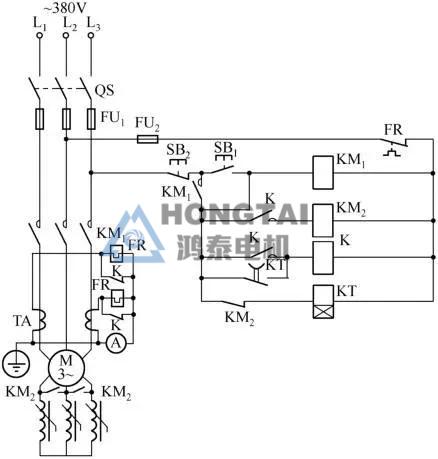

绕线式异步电动机频敏变阻器启动控制电路。
   它是利用频敏变阻器的阻抗随着转子电流频率的变化而变化的特点来实现控制的。
   老式的电路一般都比较废铜，[捂脸][捂脸]因为它很笨重，需要很多铜，而且能耗也偏高

  启动时，按下按钮SB1，KM1 得电，其常开辅助触点闭合自锁，电机转子电路串入频敏变阻器启动。时间继电器KT达到整定时间后，延时触点闭合，继电器K得电，其常开触点闭合，KM2 得电，其常闭断开，使时间继电器KT断电，同时常开点闭合，将频敏变阻器短接，启动结束。
   继电器K的作用是在启动的时候，常闭触点将热继电器FR的发热元件短接，以免启动时间过长造成热继电器FR误动作。启动结束后，K动作，使热继电器FR投入运行。
